Габаритные размеры и технические характеристики

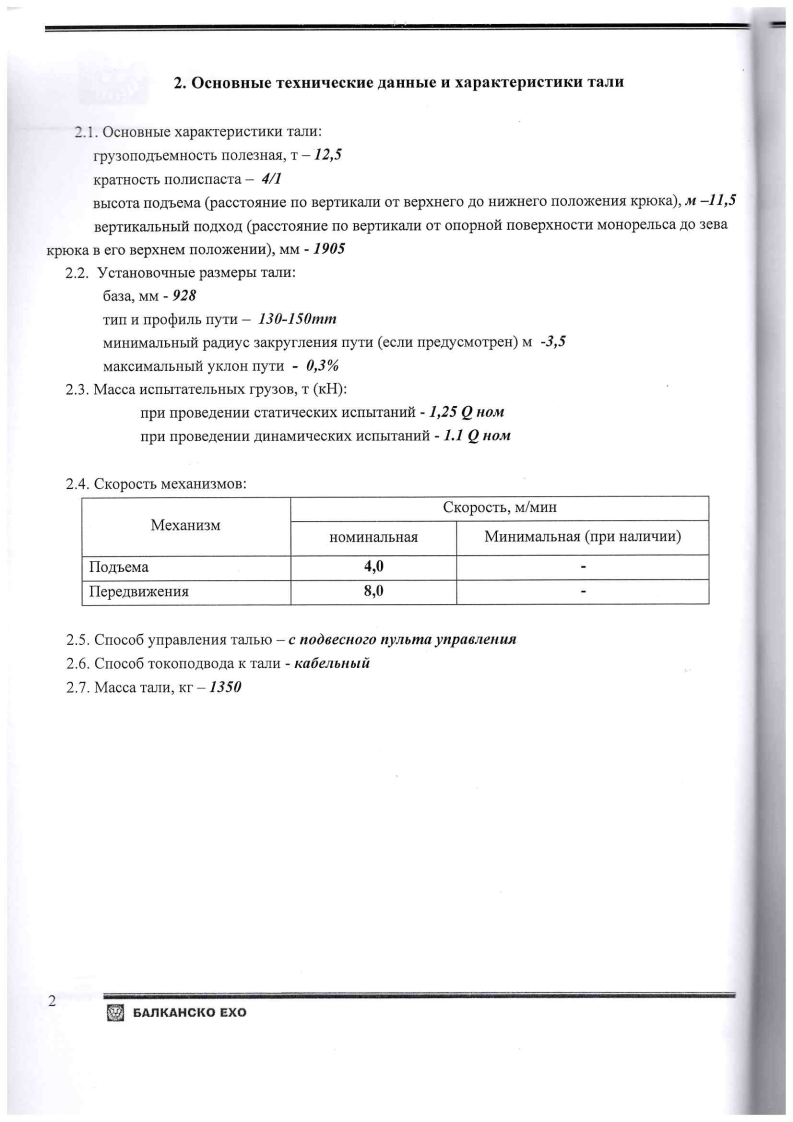

Технические характеристики
| Наименование показателя | Значение в стандартной комплектации (в скобках – опциональные значения) |
| Обозначение | 13 МТ732 H11,5 V1 4/1 EN20 |
| Тип тали | Электрическая, канатная, передвижная |
| Грузоподъемность | 12,5 тонн |
| Высота подъема (диапазон передвижения крюка) | 11,5 метров |
| Скорость подъема | 4 м/мин |
| Скорость передвижения тележки | 20 м/мин |
| Строительная высота тали (размер С) | 1905 мм |
| Масса тали | 1350 кг |
| База тали | 928 мм |
| Ширина полки монорельсового пути катания тельфера | 130мм … 150 мм |
| Марка двутавра горизонтального перемещения тали | 30М, 36М, 45М |
| Минимальный радиус закругления пути | 3,5 метра |
| Максимальный уклон пути катания тельфера | 0,30% |
| Масса груза при проведении статических испытаний | 15,625 тонны |
| Масса груза при проведении динамических испытаний | 13,75 тонн |
| Диаметр колеса тележки передвижения | 210 |
| Кратность полиспаста | 4 / 1 |
| Режим работы | М5 по ИСО 4301/1; 2m по FEM 9.511 |
| Исполнение | Общепромышленное (пожаробезопасное, взрывобезопасное) |
| Климатическое исполнение и категория размещения | У2 по ГОСТ 15150-69 |
| Температура окружающей среды при эксплуатации | -25С … +40С (-40С … +40С) |
| Класс пожароопасной зоны | П-1 |
| Питание тельфера | Электрическое, переменное, трехфазное |
| Силовая цепь | 380В, 50Гц |
| Цепь управления | 42В |
| Степень защиты электрооборудования | IP54 |
| Механизм подъема | |
| Количество электродвигателей | 1 |
| Марка электродвигателя | КГЕ 2714-6 ТР1 |
| Мощность электродвигателя подъема | 12,5 |
| Номинальный ток электродвигателя подъема | 36,0 |
| Количество тормозов | 1 |
| Тип тормоза | Автоматический, нормальнозакрытый, конический |
| Тип привода тормоза | от ротора электродвигателя |
| Тормозной момент | 165 Нм |
| Коэффициент запаса тормоза | 1,75 |
| Механизм передвижения тележки | |
| Количество электродвигателей | 2 |
| Марка электродвигателя | ККЕ 1405-6А |
| Мощность электродвигателя передвижения тележки | 0,37 |
| Номинальный ток электродвигателя передвижения тележки | 2х1,8 |
| Количество тормозов | 2 |
| Тип тормоза | Автоматический, нормальнозакрытый, дисковый |
| Тип привода тормоза | от ротора электродвигателя |
| Тормозной момент | 2,45 Нм |
| Коэффициент запаса тормоза | 1,5 |

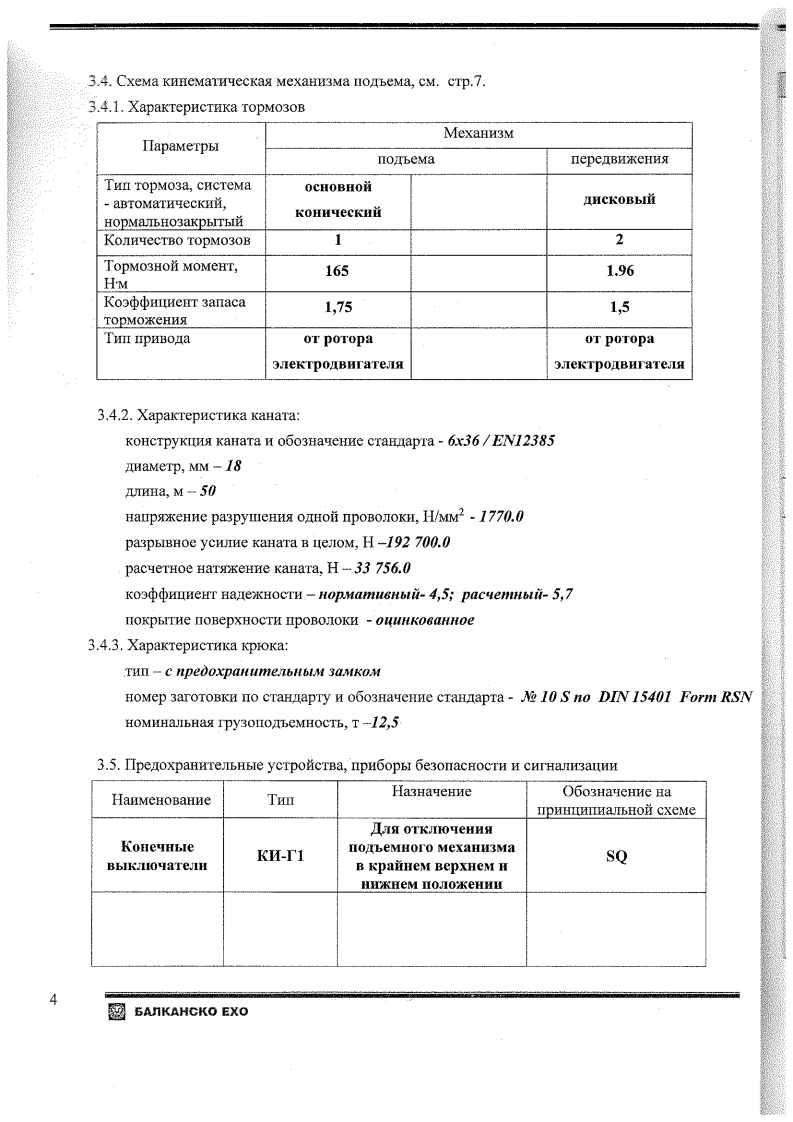

| Характеристики каната тельфера | |
| Диаметр каната | 18 мм |
| Длина каната | 50 м |
| Разрывное усилие каната | 192,7 кН |
| Расчетное натяжение | 33,77 кН |
| Коэффициент надежности | |
| - нормативный | 4,5 |
| - расчетный | 5,7 |
| Покрытие поверхности проволоки | оцинкованное |
| Гарантийный срок | 12 месяцев |

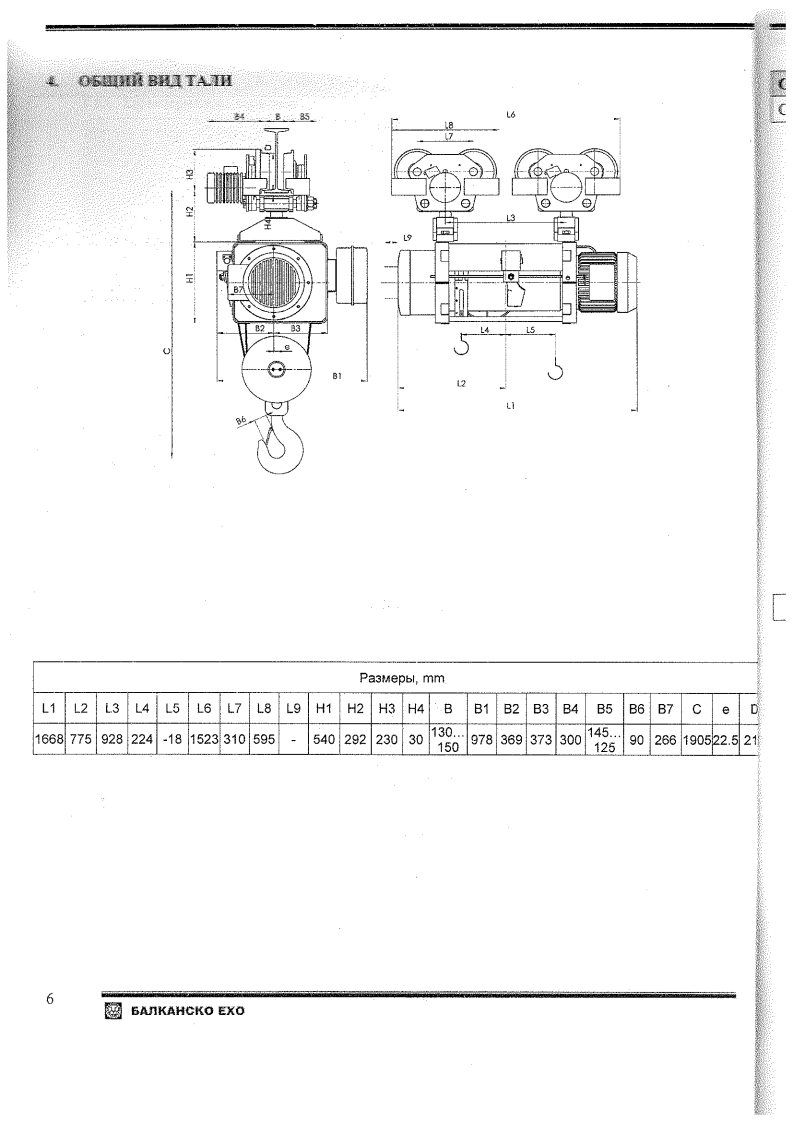

Габаритные размеры и весовые характеристики
| L1 | 1668 |
| L2 | 775 |
| L3 | 928 |
| L4 | 224 |
| L5 | -18 |
| L6 | 1523 |
| H1 | 540 |
| H2 | 292 |
| H3 | 230 |
| e | 22,5 |
| C | 1905 |
| D | 210 |
| B | 130…150 |
| B1 | 978 |
| B2 | 369 |
| B3 | 373 |
| B4 | 300 |
| B5 | 145...125 |

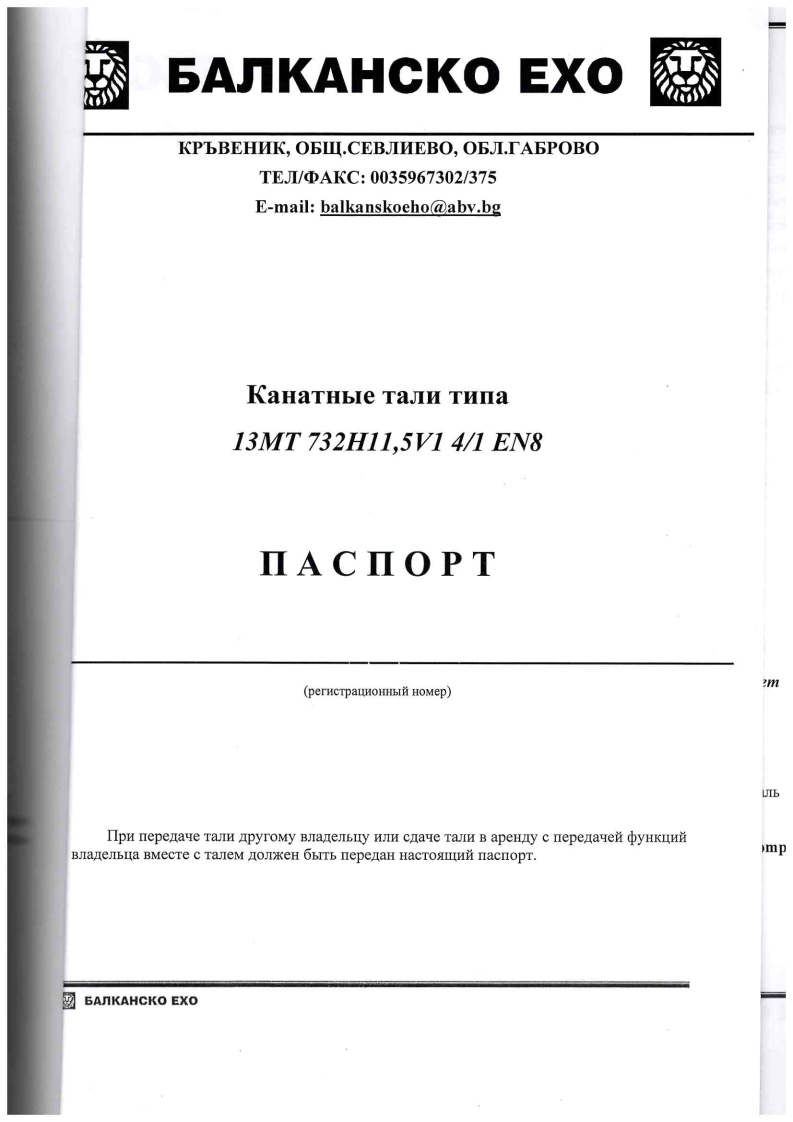

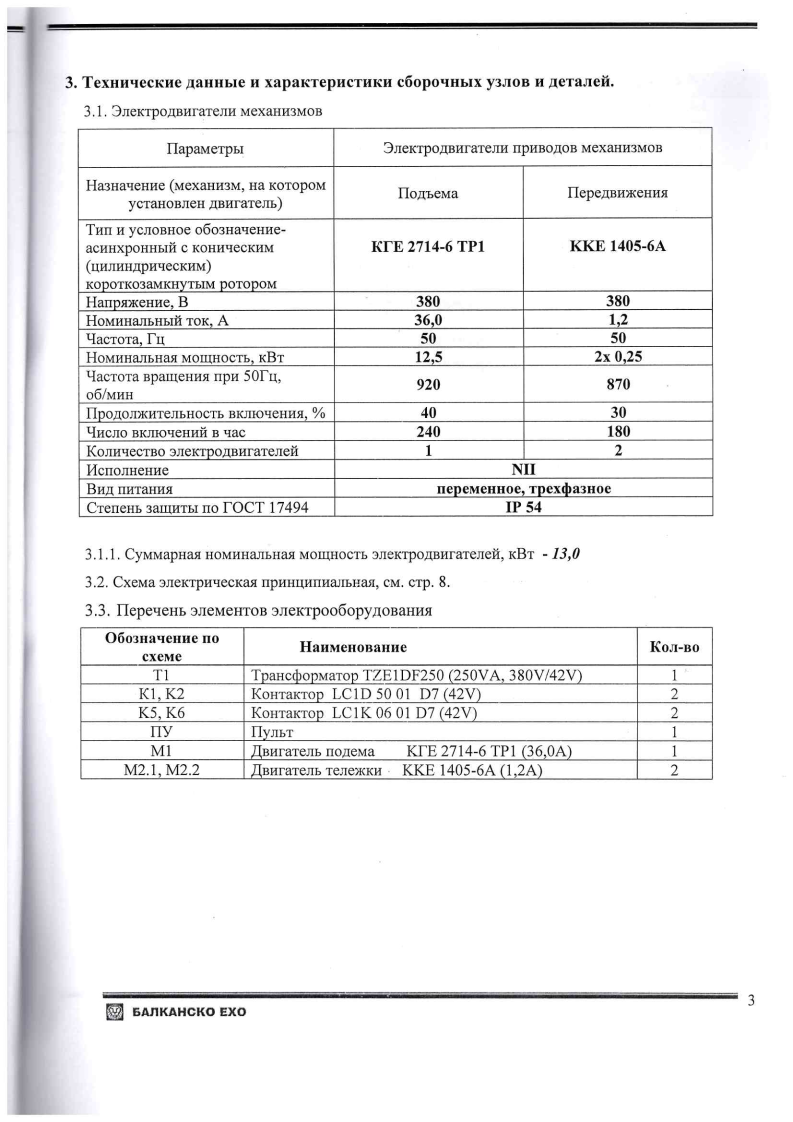

Паспорт тали 12,5 тонн

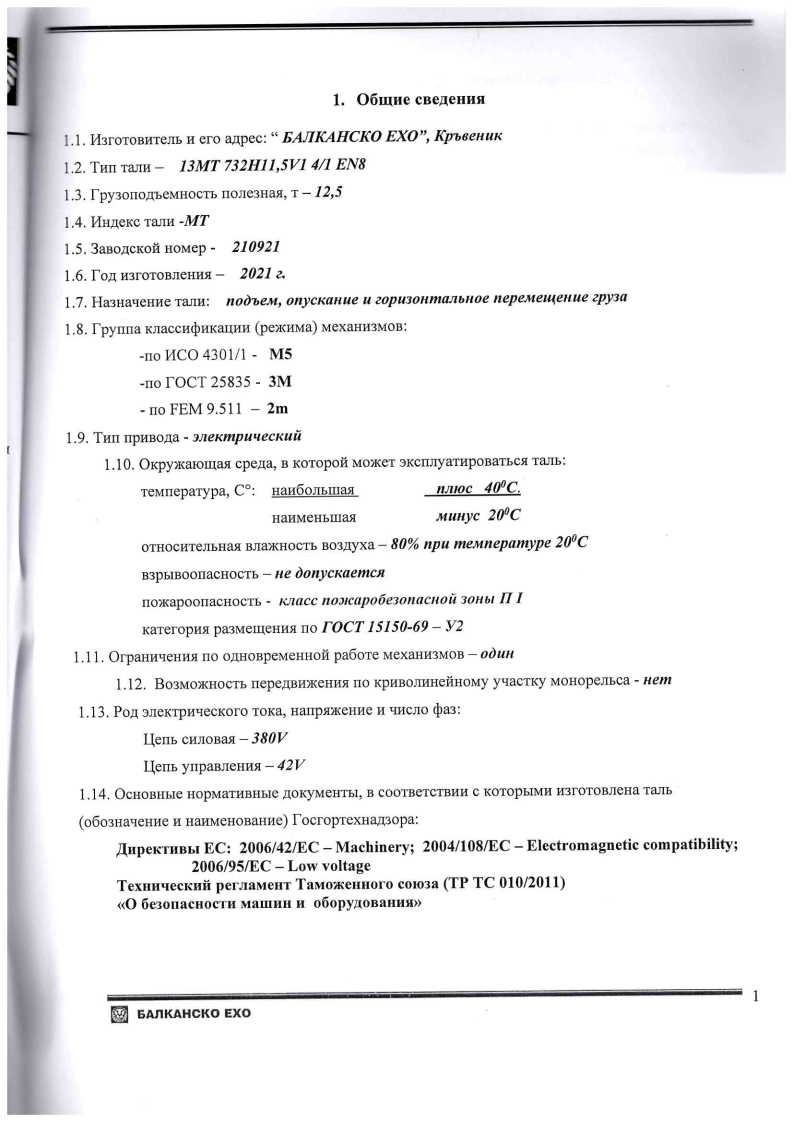

Общие сведения о тали грузоподъемностью 12,5 тонн
Таль электрическая канатная передвижная 12,5т высотой подъема 11,5метров отличается высокой надежностью и долговечностью.
