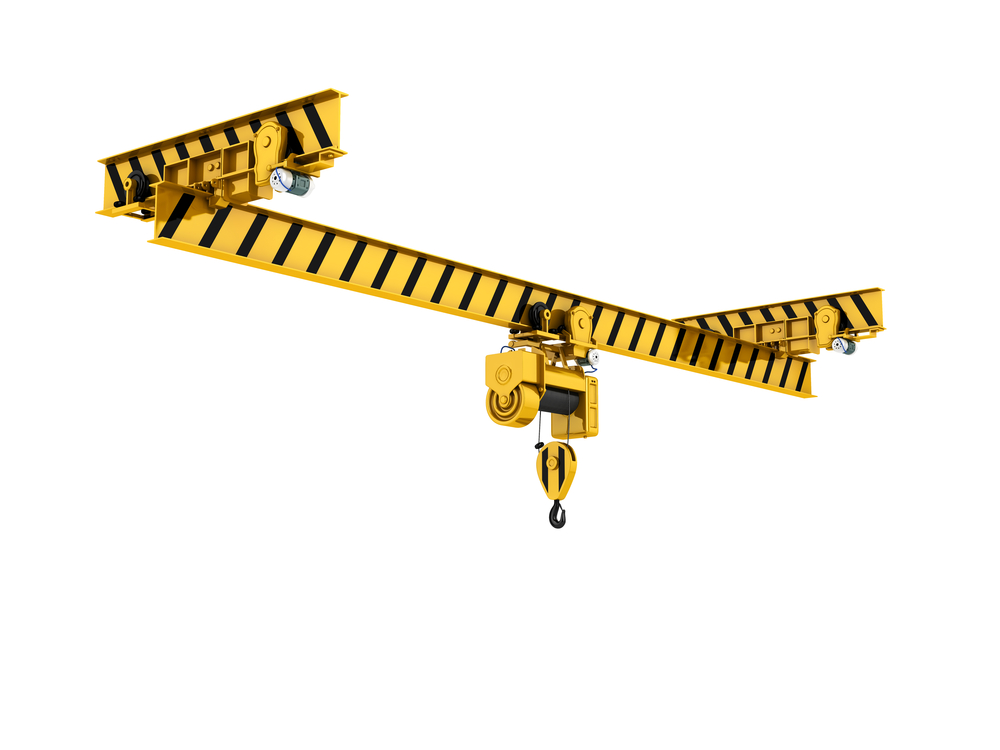

Кран-балка 5 метров

Как известно, кран-балки подразделяются на опорные и подвесные.

Кран-балка опорная 5 метров размещается в зданиях шириной 6 метров от одной колонны стены до другой.

Подвесная кран-балка 5м может быть размещена в зданиях любой ширины, которая больше 6 метров. Это объясняется тем, что подкрановые пути могут быть размещены на перекрытии здания на любом расстоянии.

При пролете 5 метров мост крана, как правило, имеет двутавровое сечение. В усилении несущей  балки крана в большинстве случаев не требуется.  В качестве пролетной балки для кран-балок 5 м можно использовать монорельсовые двутавры, изготовленные по ГОСТ 19425-74:

• 18М для кран-балки 0,5 тонн ( 500 кг ),
• 24М для крана 1 тн,
• 30М для мостовой кран-балки – 2 т,
• 36М для кран-балки мостового типа – 3,2тн ( 3 тонны ),
• 45М для мостового крана 5 тонн или для крана мостового типа 6,3 тонны.

Для мостовых кран-балок 8 тонн и 10 тонн пролетом 6 метров также можно использовать несущую балку 45М, предварительно усилив верхнюю полку двутавра швеллером марки 27У(П) или более.
