Кран-балка опорная 3,2т 16,5м
Онлайн заказ
Обратная связь
Ваше сообщение было успешно отправлено
Габаритные размеры и технические характеристики
Габаритные размеры и весовые характеристики
| Пролет кран-балки | 16500 | |
| Полная длина | 16800 | |
| Высота крана от уровня головки рельса (УГР) кранового пути | 682 | |
| Высота моста | 456 | |
| Строительная высота тали / тали с уменьшенной строительной высотой | 1200/780 | |
| База крана (расстояние между колесами кран-балки, передвигающимися по одному рельсу) | 2500 | |
| Нагрузка от колеса на крановый путь, кН | 23,5 | |
| Масса крана, тн | 2,65 | |
Технические характеристики
| Параметры крана | стандарт | опционально |
| Исполнение крана | общепромышленное | пожаробезопасное, взрывобезопасное |
| Режим работы | А3 | А1, А2, А4, А5, А6, А7, А8, А9, А10, А11 |
| Температура окружающей среды | -20С…+40С | -40...+40, 0…+60 |
| скорость подъема | 8 | 4, 8, 12, 16, 24, 1/4, 2/8 |
| скорость передвижения тали по мосту | 20 | 12, 32 |
| скорость передвижения крана | 20 | согласно требованиям заказчика |
| Степень защиты электрооборудования | IP 54 | IP 55, IP65, IP66 |
| Напряжение в электрической цепи | 380 В | 660 В |
| мощность потребления электроэнергии | 5,85 | в зависимости от скоростей механизмов от 4,35 кВт |
| система управления | релейно-контакторная | частотная |
| способ управления | подвесной пульт | радиоуправление, кабина крановщика |
| механизм подъема | тельфер Болгарский | ручная таль, электрическая лебедка, тельфер производства Россия, Германия, Турция, Китай |
| механизм передвижения крана | мотор-редуктор производства Италия | мотор-редуктор производства Турция, Германия, Чехия и т.д. |
| вес контрольного груза при статических испытаниях | 4,0 | |
| вес контрольного груза при динамических испытаниях | 3,5 | |
Галерея
Тестирование

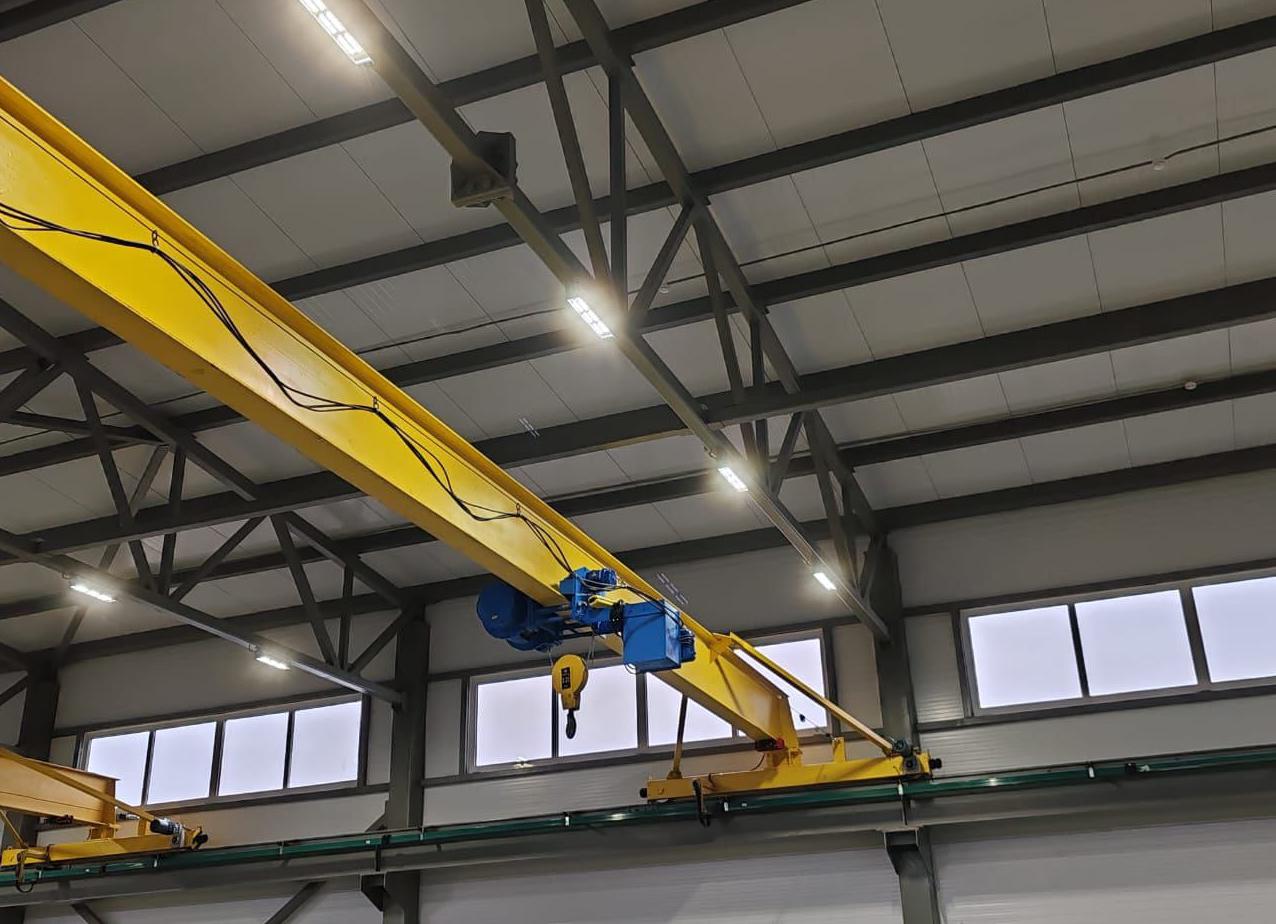

Кран-балка опорная грузоподъемностью 3,2 тонны пролетом 16,5 метров представляет собой металлоконструкцию, состоящую из двух тележек, преимущественно изготавливаемых из труб прямоугольного или квадратного сечения, соединенных двутавровой балкой марки 45М по ГОСТ 19425-74, усиленный швеллером 27У по ГОСТ 8240-97 или гнутым швеллером 30 по ГОСТ 8278-83. Жесткость соединения тележки с пролетной балкой крана обеспечивается раскосами, изготовленными из уголков или труб. Кран-балка длиной 16,5 метров грузоподъемностью 3,2 тонны эксплуатируется в зданиях с расстоянием между опорами 18 метров.
