Пролет, м. | грузоподъемность, тн. | ||||||
---|---|---|---|---|---|---|---|
5 | 10 | 12,5 | 16 | 16/3,2 | 20 | 20\5 | |
до 13,5 | 2 000 000 | 2 450 000 | 3 295 000 | 3 550 000 | 4 195 000 | 3 995 000 | 4 750 000 |
до 16,5 | 2 100 000 | 2 700 000 | 3 495 000 | 3 850 000 | 4 245 000 | 4 150 000 | 4 850 000 |
до 19.5 | 2 300 000 | 2 950 000 | 3 700 000 | 3 950 000 | 4 295 000 | 4 250 000 | 4 950 000 |
до 22.5 | 2 450 000 | 3 195 000 | 3 750 000 | 4 150 000 | 4 345 000 | 4 350 000 | 5 150 000 |
до 28,5 | 2 700 000 | 3 595 000 | 4 100 000 | 4 350 000 | 4 655 000 | 4 650 000 | 5 350 000 |

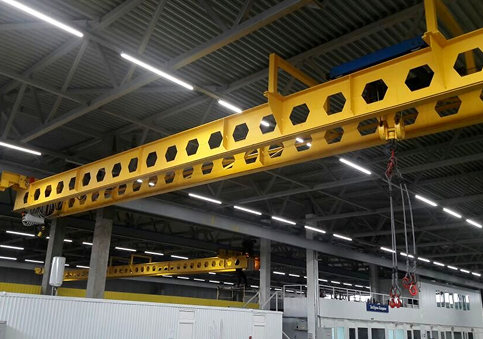

Подвесной мостовой кран – вид грузоподъемного крана мостового типа, тележки передвижения которого подвешены на монорельсовых двутавровых балках, закрепленных, в свою очередь, на элементах перекрытия здания. Колеса концевых балок подвесного крана передвигаются по нижней полке двутавра кранового пути. В кранах мостовых электрических однобалочных однопролетных подвесных мост жестко соединяется с одним из концевых тележек крана с помощью раскосов. Другая тележка соединяется с пролетной балкой с помощью подвижного узла, называемая еще "плавающей", благодаря которому тележка может передвигаться вдоль моста. Это позволяет компенсировать "непараллельность" двух монорельсов кранового пути. В кране мостовом подвесном двухпролетном жесткое соединение применяют в центральной концевой балке, крайние тележки взаимодействуют с мостом крана через "плавающий узел".
В подвесных мостовых кранах небольшой грузоподъемности используется конструкция, предложенная ВНИИПТМАШ еще в советский период, в которых применяется 8 колес на одном однопролетном кране. Для кранов большой грузоподъемности применяют концевые балки блочно-модульной конструкции, при котором на однопролетный подвесной кран устанавливают 16 колёс. Применение данного типва тележек уменьшает нагрузку на каждое колесо, что дает возможность устанавливать на кран более компактные колеса.
Мостовые краны подвесного типа можно разделить на:
Более подробно с габаритными размерами и техническими характеристиками Вы можете ознакомиться во вложенных страницах данного сайта.
Купить кран мостовой однобалочный подвесной Вы можете в ООО «КРАН-КОМПЛЕКТ»:
- заполнив и направив пдф-форму в разделе «ОПРОСНЫЕ ЛИСТЫ»;
- позвонив в отдел продаж;
- оставив контакты в форме обратной связи.
Цена крана мостового электрического однобалочного подвесного в базовой комплектации без учета стоимости грузоподъемного механизма (тали) приведена в разделе «ПРАЙСЫ». Цены указаны на определенную дату и могут быть не обновлены. В связи с волатильностью цен на металлоизделия и импортные комплектующие необходимо запросить у сотрудников компании цену на текущую дату.
