Кран-балка опорная 1т 13,5м

Онлайн заказ

Обратная связь

Ваше сообщение было успешно отправлено

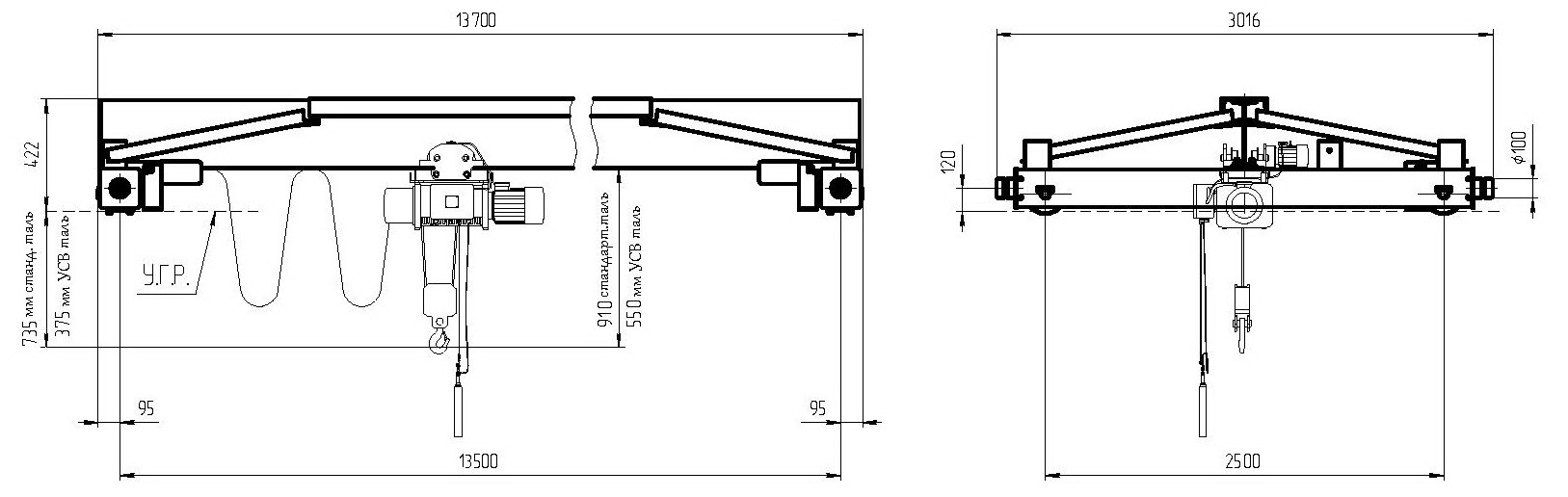

Габаритные размеры и технические характеристики

Габаритные размеры и весовые характеристики

Пролет кран-балки 13500
Полная длина 13800
Высота крана от уровня головки рельса (УГР) кранового пути 422
Высота моста 246
Строительная высота тали / тали с уменьшенной строительной высотой 910/550
База крана (расстояние между колесами кран-балки, передвигающимися по одному рельсу) 2000
Нагрузка от колеса на крановый путь, кН 9,5
Масса крана, тн 1,65

Технические характеристики

Параметры крана стандарт опционально
Исполнение крана общепромышленное пожаробезопасное, взрывобезопасное
Режим работы  А3 А1, А2, А4, А5, А6, А7, А8, А9, А10, А11
Температура окружающей среды -20С…+40С  -40...+40, 0…+60
скорость подъема 8 4, 6, 8, 12, 16, 24, 1/4, 1/6, 2/8, 2/12, 4/24
скорость передвижения тали по мосту 20 8, 10, 12, 15, 20, 32, 4/12, 5/15, 6/20, 10/32
скорость передвижения крана 20 согласно требованиям заказчика
Степень защиты электрооборудования IP 54 IP 55, IP65, IP66
Напряжение в электрической цепи 380 В 660 В
мощность потребления электроэнергии 2,36 в зависимости от скоростей механизмов от 1,62 кВт
система управления релейно-контакторная частотная
способ управления подвесной пульт радиоуправление, кабина крановщика
механизм подъема тельфер Болгарский ручная или электрическая цепная таль, электрическая лебедка, тельфер канатный производства Россия, Германия, Турция, Китай
механизм передвижения крана мотор-редуктор производства Италия мотор-редуктор производства Турция, Германия, Чехия и т.д.
вес контрольного груза при статических испытаниях 1,25
вес контрольного груза при динамических испытаниях 1,1

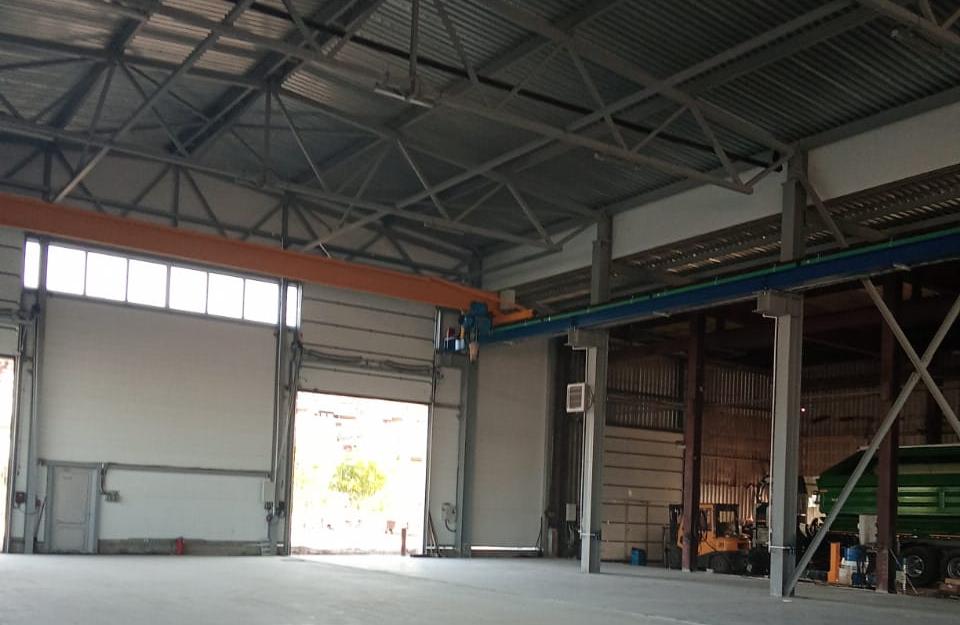

Галерея

Тестирование

Кран-балка 1 т 13,5 м устанавливается в производственных помещениях шириной 15 метров. Грузоподъемность крана, составляющая 1 тн, позволяет переносить сырье, полуфабрикаты, узлы машин весом от 10 кг до 1000 кг. Кран испытывают массой 1250 кг при статических испытаниях, и весом 1100кг – при динамических (в движении).

Все узлы крана конструируются с учетом режима работы крана (степени загруженности и периодичности включений). Предлагаемые нами краны имеют несколько больший запас прочности, чем просто достаточный для испытаний крана с нагрузкой 1,25.

Несущая балка кран-балки изготавливается из двутавровой балки 24М (ГОСТ 19425-74), верхняя полка которой усилена швеллером, или двутавром 30М. Опорные концевые балки для крана г/п 1 тн 13,5 метров, как правило, изготавливают из профильной трубы высотой не менее 160мм.

Управление краном осуществляется через пульт, соединенный с краном или тельфером через кабель, или через радиопульт.

Подъем груза в кране осуществляет электрическая или ручная таль.

Передвижение по горизонтали обеспечивается тележкой тали (по мосту крана) и торцевыми тележками кран-балки по крановым направляющим (вдоль здания).

Если появилась потребность в кран-балке грузоподъемностью 1 тонна и пролетом 13.5 метров, то Вы можете легко его купить (когда в наличии) или заказать (со сроком изготовления до 1 месяца) у нас позвонив или написав письмо по контактным данным, указанным в «контактах» или кликнув на кнопке «заказать». Сотрудники отдела продаж с радостью подберут для Вас кран-балку с необходимыми параметрами и опциями.
