Консольные краны (краны-укосины)

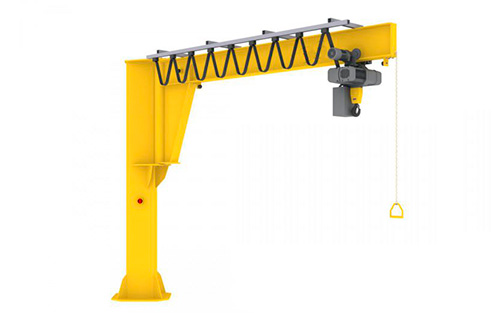

Кран консольный стационарный на колонне свободностоящий с цепной электрической талью с ручным поворотом консоли

Технические характеристики консольных кранов

  • Основные технические характеристики консольных кранов:

    • Грузоподъемность консольного крана – максимальный вес груза, который предстоит поднять крану;
    • Вылет консоли кран-укосины. Различают рабочий вылет (вылет от оси поворота крана до крюка тали в крайнем дальнем положении) и полный вылет консоли (расстояние от оси поворота до конца консольной балки, крайнего габаритного размера по горизонтали;
    • Высота консольного крана - высота конструкции, габариты крана по  вертикали – расстояние от основания колонны до верхней точки крана, у настенных кранов – от нижней точки конструкции крана до верхней;
    • Высота подъема консольного крана. Расстояние от уровня основания колонны крана (у настенных кранов – от уровня пола) до крюка тали в крайнем верхнем положении;
    • Глубина погружения – расстояние от основания колонны консольного крана до пола, при котором пол расположен ниже уровня основания;
    • Угол поворота консольного крана – максимально возможный угол поворота консоли (консольной балки) вокруг шарнира (опоры крепления). ООО «КРАН-КОМПЛЕКТ» поставляет краны с различным углом поворота: 0…360 градусов, а также бесконечным поворотом вокруг оси;
    • Скорость подъема консольного крана – определяется скоростью подъема подобранного тельфера (4 м/мин, 8 м/мин, 12 м/мин, двухскоростные: 1/4 м/мин, 2/8 м/мин);
    • Скорость перемещения тележки тали. Большинство передвижных талей имеют скорость по умолчанию – 20 м/мин. По индивидуальному заказу ООО «КРАН-КОМПЛЕКТ» готова поставить краны с различными скоростями передвижения тележки тали;
    • Скорость поворота колонны. Определяется как отношение количества оборотов консоли вокруг оси за единицу времени (об/мин);
    • Суммарная потребляемая мощность электродвигателей определяется как сумма мощностей электродвигателей подъема, передвижения тележки, поворота, в передвижных консольных кранах – еще и мощность передвижения консольного крана;



    Техническим характеристикам консольных кранов, как и других, относятся также режим работы крана, степень защиты электрооборудования, напряжение в силовой цепи и цепи управления, исполнение крана (общепромышленное, пожаробезопасное, взрывобезопасное), температура эксплуатации, агрессивность окружающей среды и т.д.

Комплект поставки консольного крана

В комплектацию стационарного консольного крана на колонне с механическим поворотом консоли и электрической талью входят:

  • Консольная балка — 1 шт.
  • Опора (колонна) консольного крана с основанием для крепления к фундаменту
  • Тельфер
  • Комплект кабельного токоподвода к тали и к крану для электрического крана: струна для тележек, кабельные тележки, кабель
  • Электрический шкаф управления краном в сборе
  • Дополнительные опции: ограничитель грузоподъемности, концевые выключатели, преобразователи частоты и т.д. в зависимости от заказа.

Преимущества и недостатки консольных кранов

  • Преимущество: для стационарных консольных кранов не требуется монтаж дорогостоящих подкрановых путей. Монтируются на бетонный пол или специально подготовленную платформу, например, металлическую.
  • Недостаток: краны консольные на колонне обслуживают сравнительно небольшую площадь помещения радиусом рабочего вылета консоли за минусом площади радиусом 0,5-1,5 метра от оси поворота крана. (мертвая зона).
  • Преимущество: консольные краны на колонне не передают нагрузку от веса крана и груза ни на перекрытие здания (как в случае с подвесными кран-балками), ни на опоры (колонны) здания (как в случае с опорными кран-балками, полукозловыми кранами)
  • Недостаток: необходимость подготовки основания - фундамента под кран. Необходимо привлечь специалистов по проектированию фундамента в зависимости от характеристик крана. Данный вопрос особенно актуален для собственников и (или) арендаторов зданий и помещений, на которые отсутствует необходимая информация по полу.
  • Преимущество: ПРОСТОТА: конструкции, монтажа, обслуживания. Основные элементы крана - колонна и консоль - представляют собой трубу и двутавр, которые не требуют обслуживания. Единственное место обслуживания - узел крепления консоли к колонне.
  • Недостаток: на практике преимущественно имеют сравнительно невысокую грузоподъемность - до 3,2 тонн.
  • Преимущество: возможность установить на небольшой площадке высоких сооружений (башен) для подъема грузов на большую высоту
  • Недостаток: возможность задеть технологическое оборудование консолью или талью. Как правило, консольные краны устанавливают в помещениях с низким потолком, в котором отсутствует возможность установки опорных или подвесных кран-балок. В связи с этим в некоторых производствах между технологическим оборудованием и элементами перекрытия бывает крайне затруднительно провести консоль крана, тельфер и груз.
  • Преимущество: возможность монтажа настенного консольного крана на колонну здания, тем самым обслуживать рабочее место не занимая дополнительную площадь.
  • Преимущество: возможность монтажа в различных местах и условиях: в помещении, на этажах здания, на улице, на морских судах, на платформе грузового автомобиля и т.д.
